模拟量I/O采集是将模拟信号转换为数字信号，并进行采集、处理和存储的技术，广泛应用于各种工业控制、生产过程监测、仪器仪表测量等领域。

常见的模拟量包括温度、压力、流量、振动、电压、电流等，顺利获得采集这些模拟量IO数据并上传到云平台，可以实现设备状态的远程监控、故障报警与远程控制等功能，有效提升生产效率和管理水平。

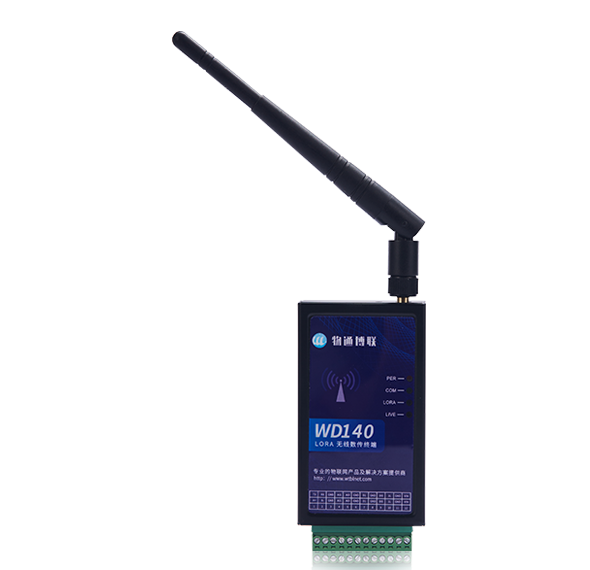

G22恒峰集团 G22推出的工业数采终端WD140是一款工业级Modbus I/O数据采集及LORA传输智能终端，支持4G无线传输和LORA无线传输、支持IO数据采集、支持Modbus RTU协议和无线透传等功能。WD140本身具有的模拟量采集，数字量采集和数字量控制功能，可以在一些应用场合直接替代PLC实现无线I/O采集和控制，不仅易于施工而且节省成本。

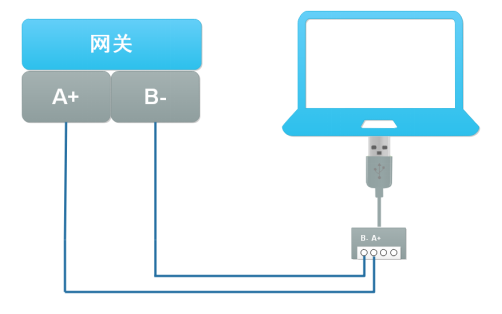

1、准备一条USB转RS485串口线，USB连接电脑，RS485串口线的A+和B-分别连接到WD140的A+以及B-，如下图：

1、WD140支持使用配置工具配置和Modbus协议配置，建议使用WD240配置工具进行配置。

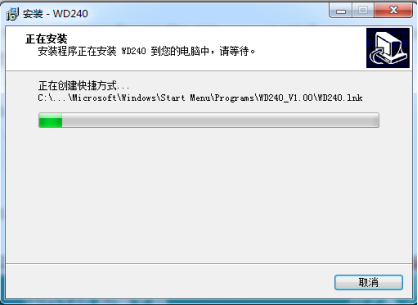

2、安装WD240配置工具

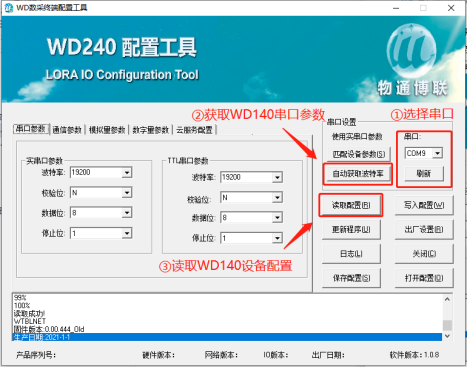

1、读取配置

打开配置工具，选择相应的串口，点击“自动获取波特率”，获取成功后点击“读取配置”。

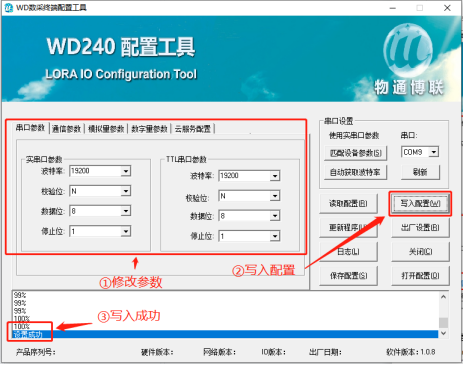

2、设置串口参数

可以顺利获得配置工具修改WD140设备的串口参数以及通讯参数（相关配置的说明请继续阅读此文档），修改完成后点击“写入配置”，等待下方提示写入成功后即可。

注意：如果修改了串口波特率，需要点击“自动获取波特率”，重新匹配串口参数。

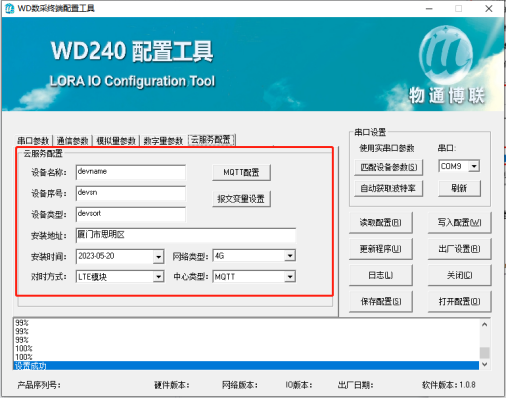

3、设置云服务

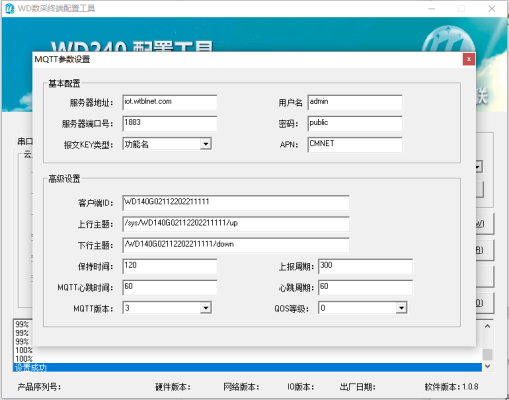

设置好基本参数后，点击“MQTT配置”，配置MQTT服务器的IP地址，端口以及上下行主题（Topic）等参数，如下图：

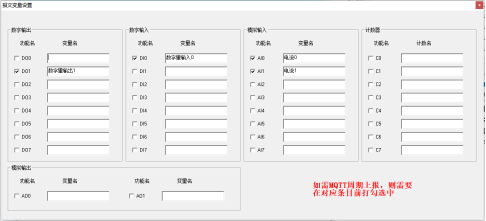

注：如果需要配置串口数据透传到MQTT服务器，只需要在上下行主题加入“trans”字样即可，主题中含有“trans”即代表网关为透传模式。配置好MQTT参数后，关闭子窗口，点击“报文变量设置”，可自定义变量名称，可按需设置需要上报的点位，在需要上报的点位名称前面打钩即可，如下图：

所有配置完成后，点击“写入配置”，下方提示写入成功后，等待网关上线即可。
